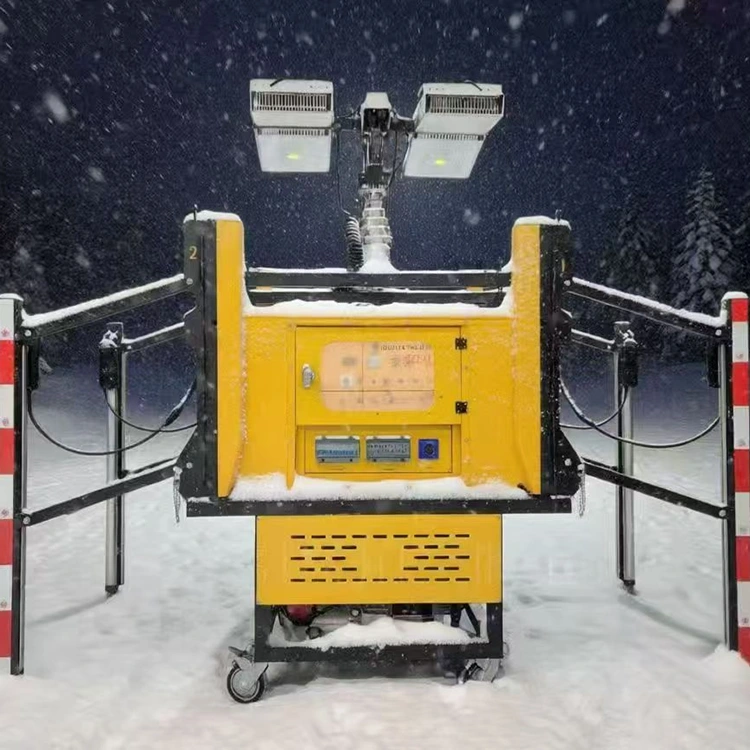

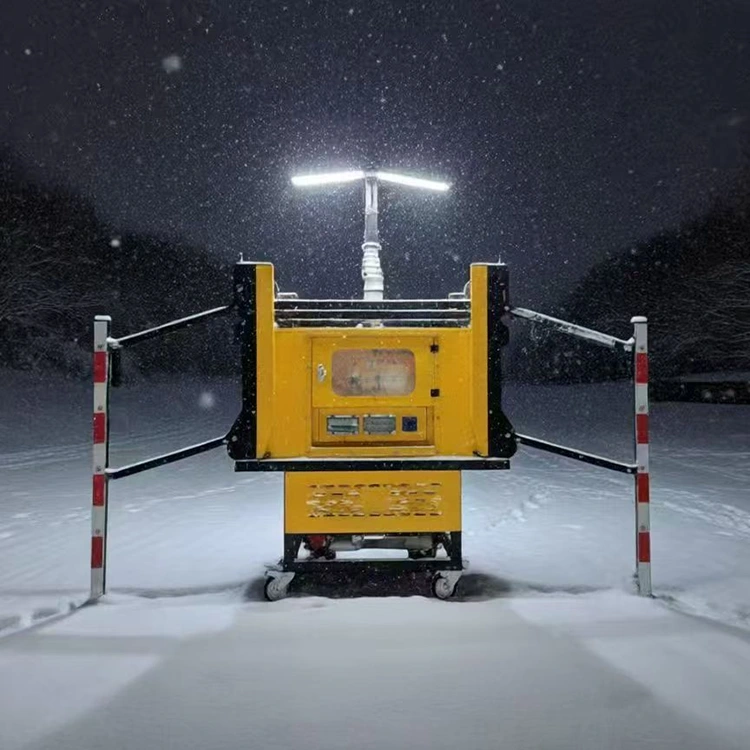

Mobilni rasvjetni toranj s automatskim utovarom i istovarom

Mobilni rasvjetni toranj za automatski utovar i istovar ima integriranu automatiziranu strukturu za utovar i istovar, čime se eliminira potreba za dizalicama, viličarima ili drugim pomoćnim strojevima. Može brzo sletjeti, rasklopiti se, sklopiti i pohraniti koristeći samo svoju strukturu. Njegov praktičan transport i učinkovito postavljanje na licu mjesta značajno smanjuju radnu snagu i vrijeme pripreme.

Ključne prednosti

Brzo samoučitavanje i postavljanje

Ugrađeni automatski sustav za utovar i istovar

Nije potrebna vanjska oprema za podizanje

Rad jedne osobe za transport i postavljanje

Vrijeme aktiviranja ≤ 180 sekundi

Visokoučinkovita rasvjeta od 360°

4×1000W LED žarulje visoke svjetline

360° podesiva pokrivenost osvjetljenjem

Domet osvjetljenja do 120 metara

Svjetlosni tok ≥ 380 000 lm

Stabilno svjetlo sa smanjenim odsjajem za noćne operacije

Snažna prilagodljivost na otvorenom

IP67 vodootporne glave svjetiljki

Otpornost na vjetar do razine 8

Struktura otporna na prašinu i koroziju

Radi po kiši, snijegu, pijesku i ekstremnim temperaturama

Dugo vrijeme rada i fleksibilna snaga

Honda 4-taktni generator (5–5,5kW)

Kontinuirano radno vrijeme do 25 sati

Dvostruki način napajanja: generator ili mrežno napajanje od 220 V

Pametni operativni sustav

LCD upravljačka ploča + bežični daljinski upravljač (≥120m)

Podesiva visina jarbola do 7,3 m

Brzo podizanje: ≤50 s gore / ≤35 s dolje

Sigurno i jednostavno sučelje za rad

Tehnički parametri

1. Nazivni napon: AC 220V, 50Hz

2. Snaga glave svjetiljke: 4×1000W LED izvor svjetla

3. Osvijetljenost: Kada je glava svjetiljke pod kutom od 90° u odnosu na tlo,

osvijetljenost mora biti veća od 6000 Lx na 20 metara od središta svjetla,

više od 1000 Lx na 50 metara,

i više od 200 Lx na 120 metara.

4. Snaga generatora: 5～5.5kW

5. Način podizanja rasvjetnog tornja: pneumatski

6. Maksimalna visina dizanja: 7,3 m

7. Klasa zaštite glave svjetiljke: IP67

8. Način pokretanja: Ručni start + Električni start

9. Kontinuirano radno vrijeme: 25 sati

10. Vrijeme podizanja: Dizanje ≤ 50 s / Spuštanje ≤ 35 s

11. Raspon podešavanja glave svjetiljke: okomito 0–135° / vodoravno 0–360°

12. Generator: Honda, 4-taktni, zračno hlađen

13. Zapremina: 389CC

14. Potrošnja goriva: 1.7L/h; Kapacitet spremnika goriva: 45L

15. Izlazni napon generatora: AC 220V, 50Hz

16. Ukupna težina: 600KG

7. Ukupne dimenzije:

Raspoređeno: ≤ 2500×1500×7300 mm

Skladištiti: ≤ 1800×1400×2500 mm

18. Snaga svjetla za zaštitnu ogradu: 2×28W

19. Vrijeme utovara i istovara u tornju: ≤ 180 s

20. Radijus pokrivenosti rasvjetom: 120m

21. Prekidač glava svjetiljki i podizanje stupa može se kontrolirati putem LCD zaslona i bežičnog daljinskog upravljača; udaljenost daljinskog upravljača > 120m.

Izvedbene značajke

1. Glavno kućište mobilnog rasvjetnog tornja s automatskim utovarom i istovarom opremljeno je strukturom za zaključavanje i presvučeno prahom za zaštitu svih unutarnjih komponenti. Inteligentni modul za upravljanje motorom pruža sveobuhvatan nadzor i učinkovitu zaštitu motora, olakšavajući svakodnevno održavanje. Četiri vertikalno sklopiva pomična kotačića postavljena su na dnu za fleksibilnu pokretljivost.

2. Glavna rasvjeta koristi 4×1000W LED izvora svjetla, pružajući visoku svjetlinu i širok raspon pokrivenosti s uravnoteženim osvjetljenjem na velikim i kratkim udaljenostima. Vijek trajanja izvora svjetlosti prelazi 10 000 sati, što ga čini vrlo prikladnim za vanjsku radnu rasvjetu velikih razmjera.

3. Toranj je opremljen pneumatskim jarbolom za podizanje izrađenim od aluminijske legure 6063 s tvrdom anodiziranom površinskom obradom za izvrsnu otpornost na koroziju, s maksimalnom visinom dizanja od 7,3 metra. Četiri glave svjetiljke podržavaju električno okomito okretanje od 0° do 135° i horizontalno podešavanje kuta od 360°, postižući pokrivenost cijele lokacije s radijusom osvjetljenja ne manjim od 120 metara.

4. Napajan generatorskim setom, jedinica može neprekidno raditi 25 sati s punim spremnikom goriva. Također se može spojiti na 220 V AC mrežno napajanje za dugotrajnu rasvjetu gdje je dostupna komunalna električna energija.

5. Opremljen integriranom vizualnom radnom pločom i prekidačima za ručno upravljanje, uređaj ima jednostavan, siguran i pouzdan rad.

6. Uz kompaktnu cjelokupnu strukturu i stabilne performanse, toranj je opremljen s četiri obrnute električne potporne noge za potiskivanje, što omogućuje da se glavna jedinica integralno podigne za više od 1000 mm. Pruža stabilnu i uravnoteženu potporu na neravnim gradilištima, radi normalno u teškim okruženjima i vremenskim uvjetima i dostiže razinu 8 otpornosti na vjetar.

7. Optimiziran strukturni dizajn osigurava jednostavno kretanje i transport. Podržava električni samoutovar i istovar na prtljažnik kamioneta, odražavajući koncept humaniziranog dizajna.

8. Ukupni svjetlosni tok glava svjetiljki: ≥380 000 lm; Razina buke: pri normalnom radu, radna buka izmjerena na 7 metara oko motora nije veća od 62 dB.

9. Komplet svjetiljki za zaštitnu ogradu od 2 × 28 W postavljen je oko glavne jedinice, s izvrsnim vodootpornim performansama i otpornošću na prašinu.

Opseg primjene

Ovaj pokretni rasvjetni toranj s automatskim utovarom i istovarom prikladan je za širok raspon scenarija i zadovoljava potražnju za rasvjetom velike površine visoke svjetline u više polja. Primjenjiv je na razne velike građevinske operacije, rudarske operacije, istraživanja polja i projekte proširenja tvornica, pružajući dovoljno osvjetljenja za širok raspon rada noću ili u uvjetima slabog osvjetljenja kako bi se osigurala učinkovitost izgradnje i radna sigurnost.

U međuvremenu, služi kao osnovni rasvjetni uređaj za hitne spasilačke misije. Široko se koristi u održavanju i hitnim popravcima energetskih, komunikacijskih i cestovnih objekata, rukovanju iznenadnim nesrećama na licu mjesta, sprječavanju poplava i borbi protiv poplava, kao i spašavanju i pomoći u katastrofama. Omogućuje stabilno osvjetljenje velikog područja za hitne slučajeve za podršku timovima za hitne slučajeve u izvođenju spasilačkih radova i učinkovitom rukovanju opasnostima.
